Vaarbewijs infographic
Variatie en deviatie — het verschil in 1 beeld
Variatie = de aarde (magnetische vs geografische noord). Deviatie = je boot (metaal, motor). Zo hou je ze uit elkaar.
#28

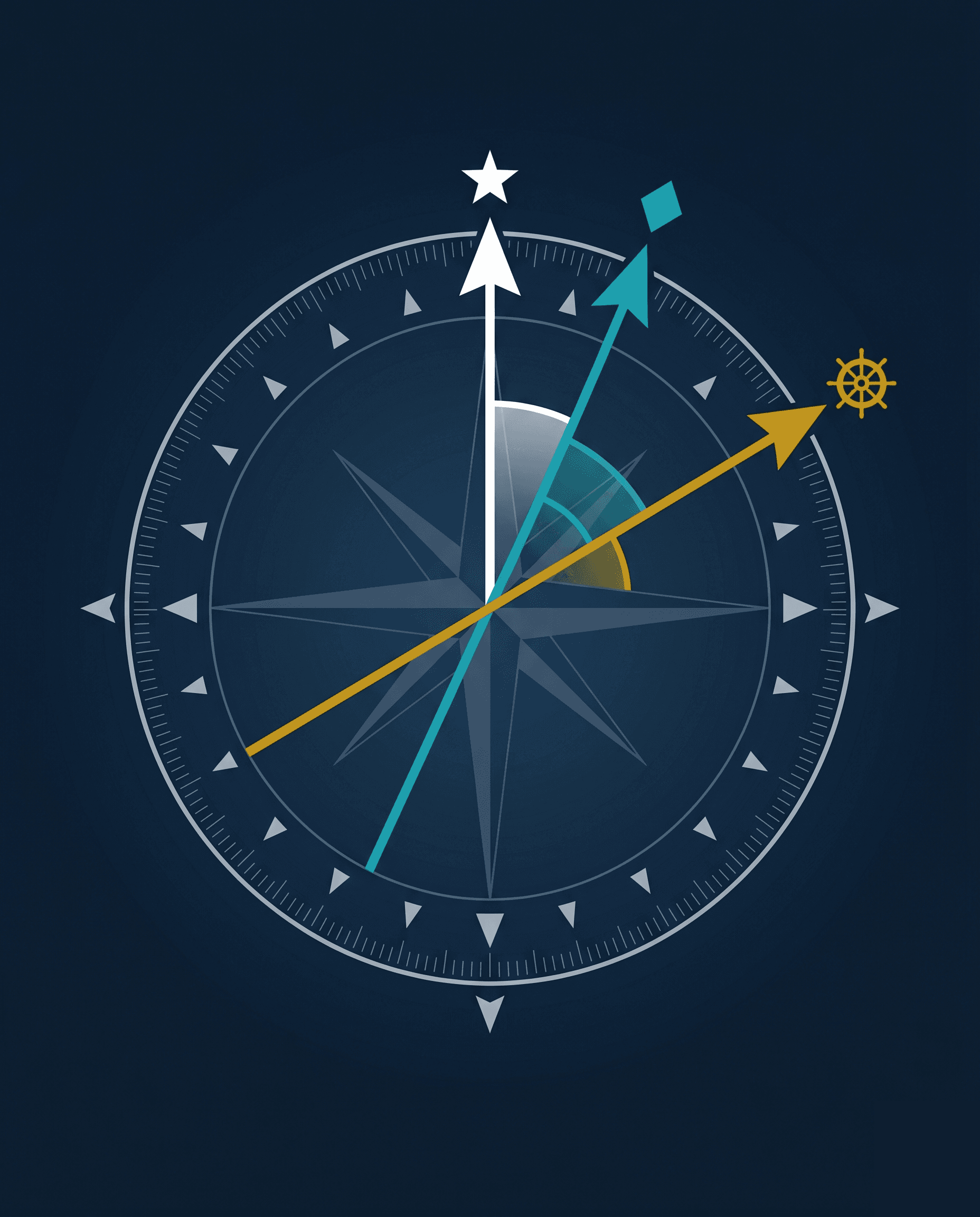

Variatie en Deviatie
1
Ware Noorden- Geografisch noorden (kaart)
2
Magnetisch N- Aardmagneet-noorden
3
Kompas N- Aan boord + metaalafwijking
4
Variatie- WN → MN (staat op de kaart)
5
Deviatie- MN → KN (metaal aan boord)
Van kaart naar kompas
WK (ware koers) + VAR = MK (magnetische koers)
MK + DEV = KK (kompaskoers)
Omkeren: KK − DEV − VAR = WK. West = min, Oost = plus.
ONTHOUD:VAR = aarde (staat op de kaart). DEV = boot (metaal aan boord). Beide verrekenen voor juiste koers.
