Vaarbewijs infographic

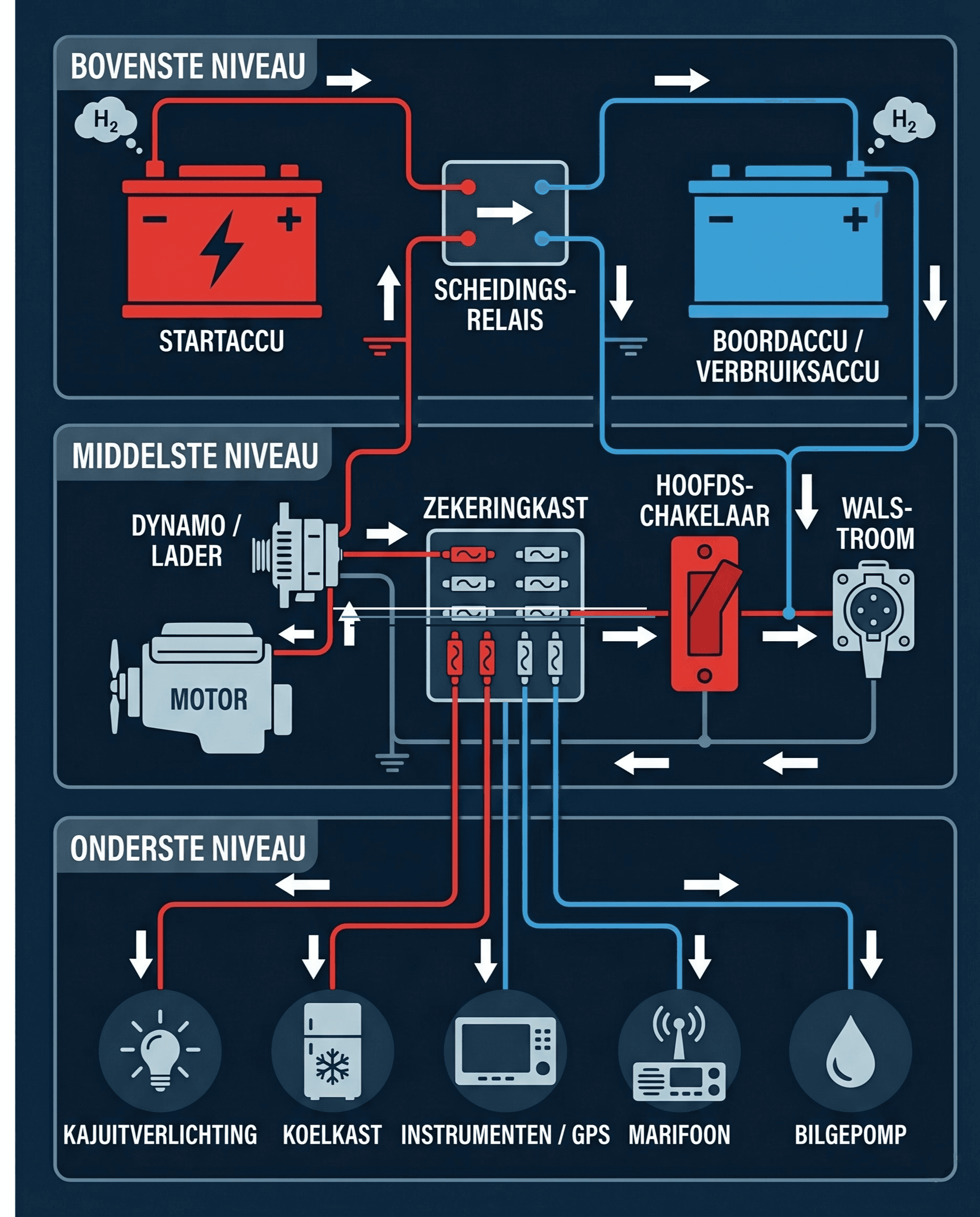

Accu en boordnet — hoe zit het 12V-systeem in elkaar?
Start-accu, service-accu, scheiding, lader. Het elektra-schema dat op KVB2 voorkomt.
#33
Accu's en Boordnet
1
Startaccu- 12V - alleen voor motor
2
Scheidingsrelais- Voorkomt leegtrekken startaccu
3
Consumptieaccu- 12V - verlichting, koelkast, GPS
4
Startmotor- Alleen op startaccu
5
Alternator- Laadt beide accu's op
6
Zekeringen- 16/20/32A - beschermt circuit
7
Hoofdschakelaar- UIT bij brand of lang van boord gaan
8
Verbruikers- Licht, koelkast, instrumenten
WAARSCHUWING - WATERSTOF RISICO
Accu geeft waterstof af tijdens laden. Geen vonken, vlammen of elektronische apparaten in bilge! Zorg voor goede ventilatie.WAARSCHUWING - KORTSLUITING
Nooit + en − rechtstreeks verbinden! Accu kan ontploffen en zware brandwonden veroorzaken.ONTHOUD:Startaccu = alleen motor. Consumptieaccu = verlichting, koelkast. Nooit startaccu leeg trekken!
